Bonjour, je m'appelle Silas Huang, fondateur de Shanghai HOYO Industries Co., Ltd. Avec plus de 20 ans d'expérience dans l'industrie des lignes de production de bobines métalliques coupées à longueur-à-, notre entreprise est devenue l'un des principaux fabricants professionnels de lignes de coupe à longueur de bobines métalliques en Chine-à-. Aujourd’hui, nous nous concentrons sur la fourniture à nos clients mondiaux de solutions complètes de lignes de découpe et de traitement des métaux.

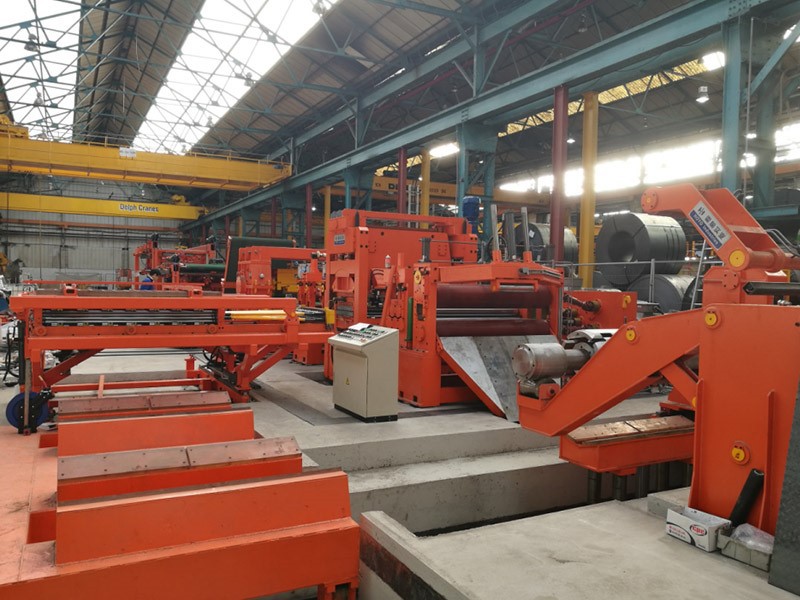

En tant qu'unité centrale de la ligne de production, une machine de nivellement de bobines joue un rôle central, ses performances affectant directement la qualité du produit fini. Nous décrivons ici brièvement son principe de fonctionnement et les paramètres clés de réglage.
Quelle est la fonction principale d’une machine de nivellement ?
Dans une ligne coupée en bobine-à-longueur, la fonction principale d'une machine de nivellement est d'aplatir la bobine métallique et de libérer complètement sa contrainte interne. Sans un nivellement approprié, la contrainte interne peut se redistribuer au cours des processus en aval tels que la découpe laser, le poinçonnage ou le soudage, ce qui peut provoquer des ondulations, une déformation ou un gauchissement des bords de la feuille, conduisant finalement à des écarts dimensionnels dans les pièces finies.
Principe de fonctionnement de base d'une machine de nivellement à rouleaux
1. Pliage répété à travers plusieurs rouleaux
La bobine métallique passe à travers une série de rouleaux de nivellement disposés alternativement en positions supérieure et inférieure. Lorsque la feuille se déplace à travers chaque paire de rouleaux, elle est pliée à plusieurs reprises dans la direction opposée. L'amplitude de flexion diminue progressivement du côté entrée vers le côté sortie, formant un motif similaire à une onde sinusoïdale qui s'amortit progressivement.
2. Rendement progressif
Sous un moment de flexion suffisant, les couches externes du métal dépassent d'abord leur limite d'élasticité et entrent dans la zone de déformation plastique, tandis que les couches internes restent dans la plage élastique.
3. Reprise élastique vers un état neutre
Lorsque la feuille sort du rouleau final, seule une très fine couche élastique reste capable de rebondir. Les zones ayant subi une déformation plastique ne rebondissent plus. En conséquence, la contrainte résiduelle sur toute la feuille est efficacement redistribuée et nivelée, laissant la feuille plate dans sa forme globale.
Paramètres réglables clés de la machine de nivellement de bobine
Réduction (pénétration du rouleau)
Le réglage de réduction est déterminé en fonction de l'épaisseur du matériau et de la limite d'élasticité. Les rouleaux d'entrée appliquent généralement une réduction plus importante pour éliminer les vagues majeures, tandis que les rouleaux suivants diminuent progressivement la réduction pour un nivellement fin. Si la réduction est trop faible, l’effet de nivellement sera insuffisant ; s'il est trop grand, cela peut provoquer des marques de roulement ou une ondulation secondaire.
Pas de rouleau (espacement des rouleaux)
L'espacement entre les rouleaux doit correspondre à l'épaisseur du matériau. Un espacement plus petit des rouleaux entraîne un rayon de courbure plus petit et améliore la capacité de la machine à corriger les ondulations fines. L’ajustement du pas de roulis est donc une méthode clé pour résoudre les défauts des vagues.
Contrôle des tensions
La tension entre le dérouleur et l'enrouleur doit rester stable et bien équilibrée. Par exemple, la tension unitaire au dérouleur peut être calculée à environ 25 MPa, avec une plage de réglage contrôlée à ± 15 %. Une tension stable aide à prévenir la déviation et la déformation de la feuille pendant le traitement.
Vitesse de fonctionnement
Les plaques épaisses nécessitent des vitesses inférieures avec un couple plus élevé, tandis que les matériaux plus fins peuvent fonctionner à des vitesses plus élevées. La vitesse de fonctionnement doit être coordonnée avec d'autres paramètres tels que la tension et la réduction du roulis.
Gestion de la température
La température de la bobine d'acier avant d'entrer dans la machine doit être contrôlée en dessous de 40 degrés, avec un maximum ne dépassant pas 70 degrés, pour éviter les défauts de forme de la plaque.
Directives d'exploitation et d'entretien
Inspection avant-chargement
Avant d'introduire du matériau dans la ligne, inspectez la surface de la feuille pour vous assurer qu'il n'y a pas de corps étrangers tels que du ruban adhésif, des sangles d'emballage ou d'autres débris qui pourraient endommager les rouleaux de nivellement.
État de la surface du rouleau
Les rouleaux de travail doivent être exempts de défauts tels que des marques d'indentation, des rayures ou une accumulation de matériau. La différence de diamètre entre les rouleaux de travail supérieur et inférieur doit être maintenue à moins de 0,02 mm. Nettoyez régulièrement les surfaces des rouleaux et appliquez une lubrification appropriée pour éviter l'accumulation de débris pouvant provoquer des marques de pression sur la feuille.
Inspection et remplacement réguliers
Utilisez des jauges d'épaisseur pour vérifier périodiquement la cohérence de l'écart entre les rouleaux. Si l'usure d'un seul rouleau dépasse 0,05 mm, il doit être remplacé ou reconditionné rapidement. Lorsque le calendrier de production change (par exemple, passage de bandes étroites à des matériaux plus larges), les rouleaux de travail doivent également être remplacés en conséquence.
Maintenance à l'arrêt
Si la machine doit être arrêtée pendant plus de 8 heures, l'ensemble de rouleaux supérieur doit être soulevé pour éviter que les rouleaux ne restent sous une pression constante, ce qui pourrait entraîner une déformation au fil du temps.
Comment vérifier que votre bobine a été correctement nivelée
Règle + Jauge d'épaisseur
Une méthode traditionnelle mais intuitive pour vérifier la planéité.
I-unité de numérisation laser
Ce système convertit les points hauts et bas sur l'ensemble de la feuille en une carte de contours-codée en couleur, rendant immédiatement visible toute déformation ou irrégularité.
Nous utilisons une unité d'inspection équipée d'une technologie de balayage laser intégrée capable d'acquérir des données de haute-précision et de-sortie visuelle en temps réel. Par rapport à la méthode traditionnelle à la règle et à la jauge d'épaisseur, cette solution permet une évaluation rapide de la planéité de la surface totale des plaques d'acier tout en réduisant les mesures manuelles.
Analyseur de contraintes résiduelles à rayons X-
Cet instrument mesure la distorsion du réseau de surface et fournit une lecture quantifiée du niveau de contrainte restant.
Basé sur le principe de la diffraction des rayons X-, l'analyseur détecte les changements dans l'espacement du réseau cristallin du matériau pour déterminer l'état de contrainte. Il peut mesurer rapidement les contraintes résiduelles sur les couches de surface et proches de la surface. Lorsqu'il est combiné à des technologies telles que le balayage laser, il fournit des données de contrainte continues et précises pour les machines de nivellement de bobines. Cela permet aux ingénieurs d'ajuster dynamiquement les paramètres de nivellement, évitant ainsi un nivellement excessif susceptible de provoquer des marques de roulement ou des microfissures, tout en améliorant à la fois la qualité du produit et l'efficacité de la production.
Idées fausses courantes : nivellement de la bobine ≠ simplement aplatir la bobine
"Plus il y a de pression, mieux c'est."
Une déformation plastique excessive peut laisser des traces de rouleau sur la surface et même conduire à des microfissures.
"Nivelez-le une fois et c'est bon pour toujours."
Après des processus tels que-un soudage à haute température ou un refendage supplémentaire, des contraintes internes peuvent réapparaître, rendant nécessaire un nivellement secondaire.
"Les feuilles minces n'ont pas besoin d'être nivelées."
Bien que les matériaux minces aient généralement des contraintes résiduelles plus faibles, même 0,5 mm de déformation des bords peut suffire à provoquer le rejet d'une pièce dans des processus de précision tels que la découpe laser.
Si vous souhaitez en savoir plus sur Coil Leveler ou discuter des besoins spécifiques d'une application, n'hésitez pas à me contacter par e-mail ou en scannant le code QR. Je serais heureux de vous proposer une solution unique-adaptée à vos besoins.
Ce qui précède est mon aperçu et mon analyse du Coil Leveler. Il ne s'agit pas simplement d'une « machine à aplatir », mais plutôt d'un « réécrivain de stress ». Grâce à une flexion contrôlée avec précision et à un retour élastique mesurable, il redistribue progressivement la contrainte interne invisible dans le métal, lissant étape par étape cette carte de contrainte cachée. Cela crée une véritable surface plane « zéro-de base », fournissant une base stable pour chaque processus en aval-qu'il s'agisse de découpe, de pliage ou de soudage.
En plus des machines de nivellement de bobines, nous proposons également

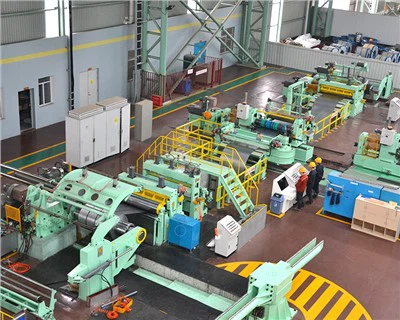

Lignes de refendage
Ligne de coupe à longueur

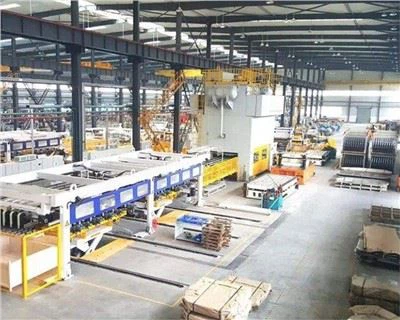

Lignes de suppression
